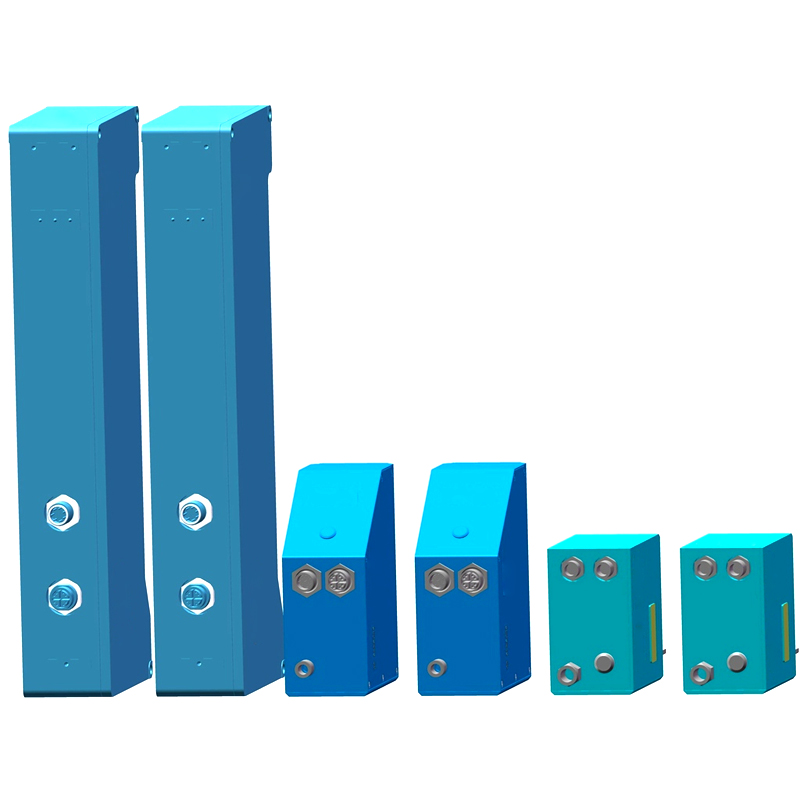

LS系列高精度3D激光輪廓傳感器
LS系列高精度激光輪廓傳感器量程范圍： 50mm、30mm、20mm、10mm、7mm。廣泛應用于3C行業、膠體檢測、精密機加件、汽車制造….
傳感器型號及參數
|
型 號 |
X 視場 |
Z 凈距離 |
Z 測量范圍 |
X 分辨率 |
Z 分辨率 |
Z 線精度（%） |
Z 重復精度 |
|
LS-A80050 |
50 |
60 |
50 |
0.061 |
0.011 |
0.2 |
0.003 |
|
LS-A80030 |
30 |
70 |
20 |
0.035 |
0.005 |
0.2 |
0.003 |
|
LS-A80020 |
20 |
60 |
20 |
0.021 |
0.002 |
0.2 |
0.002 |
|
LS-A80010 |
10 |
40 |
10 |
0.009 |
0.001 |
0.2 |
0.001 |
|
LS-A80007 |
7 |
30 |
6 |
0.007 |
0.0006 |
0.2 |
0.001 |
傳感器安裝狀態：漫反射
X軸像素點：1280
采樣頻率：1Hz-1000Hz
激光光源：藍色半導體激光器
激光波長：405nm
激光等級：II類激光
防護等級：IP67
環境溫度：0至+45℃
應用功能
實現物體任一輪廓線尺寸測量，如高度差、寬度、角度、半徑等，也可實現缺陷檢測、外觀尺寸掃描、表面特征跟蹤等功能。
優點：速度快、精度高、非接觸、易安裝、同時測量一個輪廓上的多項尺寸。
測量原理
激光輪廓傳感器采用激光三角反射式原理：激光束被放大形成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，被投射到成像矩陣上，經過計算得到傳感器到被測表面的距離（Z軸）和沿著激光線的位置信息（X軸）。移動被測物體或輪廓儀探頭，就可以得到一組三維測量值。
標準配置
激光傳感器
ACQKIT采集函數開發包
MTOOL工具開發包
網絡線纜（長度3米）
控制線纜（長度3米）
可選配件
風冷卻防護套件
鏡頭氣幕防護套件
防濺射護板
傳感器安裝板
傳感器支架
網絡線纜（長度5米、10米）
控制線纜（長度5米、10米）
LS系列激光輪廓傳感器主要技術指標
|
型號 |
LS-A8030 |
LS-A8050 |
LS-A8060 |
LS-A8070 |
LS-A8080 |
|
X軸范圍 |
6.2mm-7.2mm |
16mm-18mm |
25mm-36mm |
46mm-68mm |
110mm-230mm |
|
X軸重復精度*1 |
5um |
10um |
10um |
20um |
60um |
|
Z軸范圍 |
25±2mm |
70±10mm |
100±20mm |
210±48mm |
310±140mm |
|
Z軸重復精度*2 |
0.2um |
0.4um |
0.5um |
1um |
5um |
|
Z軸重復精度*3 |
±0.1%F.S. |
±0.1%F.S. |
±0.1%F.S. |
±0.1%F.S. |
±0.1%F.S. |
1、目標物為指定的白色陶瓷塊寬度。
2、目標物指定的白色陶瓷塊測量高度，采用平均值方式。
3、目標物為指定的白色陶瓷塊，經過64次平滑處理和8次勻化后測量的數據。
