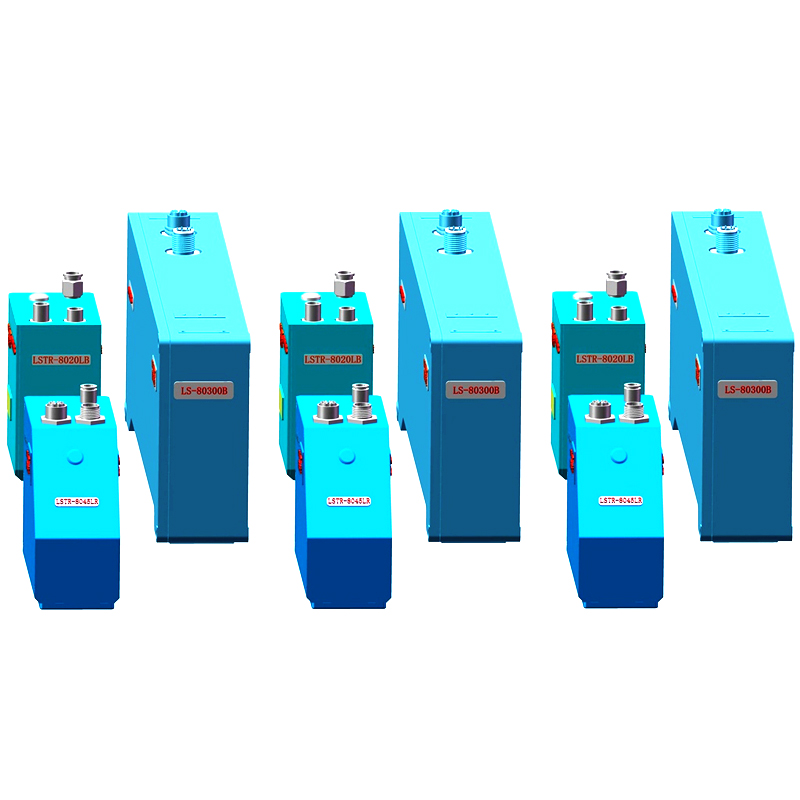

LS系列中等精度3D激光輪廓傳感器
LS系列中等精度傳感器型號及參數
|
型 號 |
X 視場 |
Z 凈距離 |
Z 測量范圍 |
X 分辨率 |
Z 分辨率 |
Z 線精度（%） |
Z 重復精度 |
|
LS-A80500 |
500 |
400 |
400 |
0.792 |
0.254 |
0.3 |
0.008 |
|
LS-A80400 |
400 |
350 |
225 |
0.568 |
0.176 |
0.3 |
0.006 |
|
LS-A80300 |
300 |
350 |
225 |
0.394 |
0.126 |
0.3 |
0.005 |
|
LS-A80200 |
200 |
350 |
225 |
0.217 |
0.089 |
0.3 |
0.004 |
|
LS-A80150 |
150 |
235 |
225 |
0.185 |
0.047 |
0.3 |
0.004 |
|
LS-A80100 |
100 |
160 |
120 |
0.127 |
0.033 |
0.2 |
0.003 |
|
LS-A80090 |
90 |
140 |
90 |
0.115 |
0.029 |
0.2 |
0.003 |
傳感器安裝狀態：漫反射
X軸像素點：1280
采樣頻率：1Hz-1000Hz
激光光源：藍色半導體激光器
激光波長：405nm
激光等級：II類激光
防護等級：IP67
環境溫度：0至+45℃
應用功能
實現物體任一輪廓線尺寸測量，如高度差、寬度、角度、半徑等，也可實現缺陷檢測、外觀尺寸掃描、表面特征跟蹤等功能。
優點：速度快、精度高、非接觸、易安裝、同時測量一個輪廓上的多項尺寸。
測量原理
激光輪廓傳感器采用激光三角反射式原理：激光束被放大形成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，被投射到成像矩陣上，經過計算得到傳感器到被測表面的距離（Z軸）和沿著激光線的位置信息（X軸）。移動被測物體或輪廓儀探頭，就可以得到一組三維測量值。
標準配置
激光傳感器
ACQKIT采集函數開發包
MTOOL工具開發包
網絡線纜（長度3米）
控制線纜（長度3米）
可選配件
風冷卻防護套件
鏡頭氣幕防護套件
防濺射護板
傳感器安裝板
傳感器支架
網絡線纜（長度5米、10米）
控制線纜（長度5米、10米）
