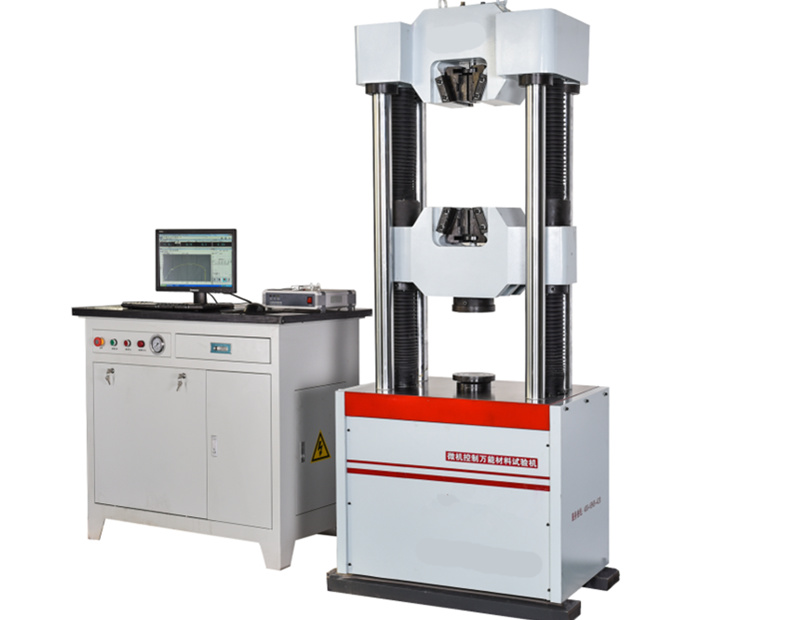

TMY4305SD微機控制電液伺服萬能試驗機（六立柱）

所屬分類：力學儀器試驗機 > 微機控制電液伺服萬能試驗機

產品概述：3.2設備主要功能與介紹主要用于金屬、非金屬材料的拉伸、壓縮、彎曲等的力學性能測試分析研究，具有應力、應變、位移三種控制方式，金屬拉伸試驗：滿足GB/T 228 -2002金屬拉伸試驗規定要求。，在試驗過程中三種控制方式可以按照設定程序平滑切換。軟件可以自動求取ReH (上…

3.2設備主要功能與介紹

主要用于金屬、非金屬材料的拉伸、壓縮、彎曲等的力學性能測試分析研究，具有應力、應變、位移三種控制方式，金屬拉伸試驗：滿足GB/T 228 -2002金屬拉伸試驗規定要求。，在試驗過程中三種控制方式可以按照設定程序平滑切換。軟件可以自動求取ReH (上屈服強度)、ReL(下屈服強度)、Rp0.2(規定非比例延伸強度)、Rt0.5(規定總延伸強度)、Rm(抗拉強度)、E(彈性模量)等參數。根據GB及ISO、JIS、ASTM、DIN等國際標準進行試驗和提供檢測數據。

可滿足用戶特殊試驗要求（必要時另外配置相關夾具、變形測量裝置）。

可實現等速率加載試驗、等速率位移試驗、等速率變形試驗、試驗力保持試驗。

3.3設備主要構造

TMY4305SD微機控制電液伺服萬能試驗機采用單空間油缸下置式結構。采用雙向差動油缸，在一個空間內實現拉壓雙向控制，適用于以拉伸試驗為主的場合。

試驗機采用無間隙剛性結構，直接利用活塞的升降來調整試驗空間，操作方便、高效。由電氣控制器、伺服閥、測力傳感器、位移傳感器、引伸計與計算機共同組成的閉環伺服控制系統，可自動準確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。

該試驗機主要用于金屬材料的拉伸試驗，可實現等速率加荷、等速率變形、等速率位移等控制過程，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。

計算機與測控系統采集試驗數據并發送控制指令，能自動控制試驗過程和自動求出試驗結果，并由微機屏幕實時顯示試驗曲線和試驗結果，由打印機打印試驗報告和試驗曲線。系統具有返車功能，試驗結束后，加載油缸活塞可自動或手動返回初始位置。

試驗數據可通過數據接口傳輸給網絡。相關說明：我們軟件中可以根據用戶的要求預先提供網絡接口；如果涉及派出軟件人員到用戶現場服務則需要收取相應費用；我們只協助用戶進行聯網工作，不承擔和相關網絡公司進行協商、協調的責任。

設備標準技術參數：

7.1最大試驗力：300kN

7.2試驗機級別：1級

7.3測量范圍：2%-100%

7.4立柱數：6柱

7.5試驗力分辨力：單向滿量程的1/300000（全量程只有一個分辨力，不分檔，沒有量程切換沖突）

7.6試驗力示值相對誤差：±0.5%

7.7位移測量分辨力：0.001mm

7.8位移示值相對誤差：±0.5%

7.9變形示值相對誤差：±0.5%

7.10加荷速率范圍：60N/s～6kN/s

7.11拉伸夾頭間最大距離：600mm（間距可調）

    上下壓板間最大距離：500mm（間距可調）

7.12圓試樣夾持范圍：φ10-φ30mm（φ10以下試樣采用扁試樣夾持）

7.13扁試樣夾持范圍：0-15mm

7.14立柱凈距離：400 mm

7.15活塞行程：150mm

7.16活塞最大上升速率：100mm/min

7.17活塞最大下降速率：250 mm/min

7.18彎曲支點間距離：60-500mm

7.19彎曲壓頭直徑：φ30mm

7.20彎曲壓頭寬度：125mm

7.21主機外形尺寸：720 mm×650 mm×1955 mm

7.22油源柜尺寸：1180 mm×540 mm×910mm

7.23主機重量：約1200kg

7.24油源重量：約200kg

7.25總功率： 2.2kW(380V)+1.5kW(220V)

7.26電源：三相四線制，50Hz

8、設備標準配置

8.1六立柱主機一臺 （帶液壓夾頭、光杠鍍鉻）                  1套

8.2電液伺服閥一只                                           1套

8.3伺服型全數字電氣測量放大系統                             1套

8.4 7.5升/分鐘油源一臺                                       1套

    意大利馬祖奇內嚙合高壓齒輪泵

8.5拉、壓雙向負荷傳感器一只                                  1套

8.6位移傳感器一只                                            1套

8.7惠普商用計算機一臺                                        1套

8.8惠普打印機一臺                                            1套

8.9拉伸夾具一套: 圓試樣鉗口：Φ10—Φ20mm；Φ20—Φ30mm   1套

                 扁試樣鉗口：0—15mm

8.10 φ160壓縮夾具一套                                        1套

8.11 φ30三點彎曲夾具一套                                     1套

8.12隨機工具一套（鉗口更換專用工具）                          1套

8.13中文版PowerTest V3.4金屬拉、壓試驗軟件一套              1套

8.14引伸計                                                    1只

8.15防護罩                                                    1套
