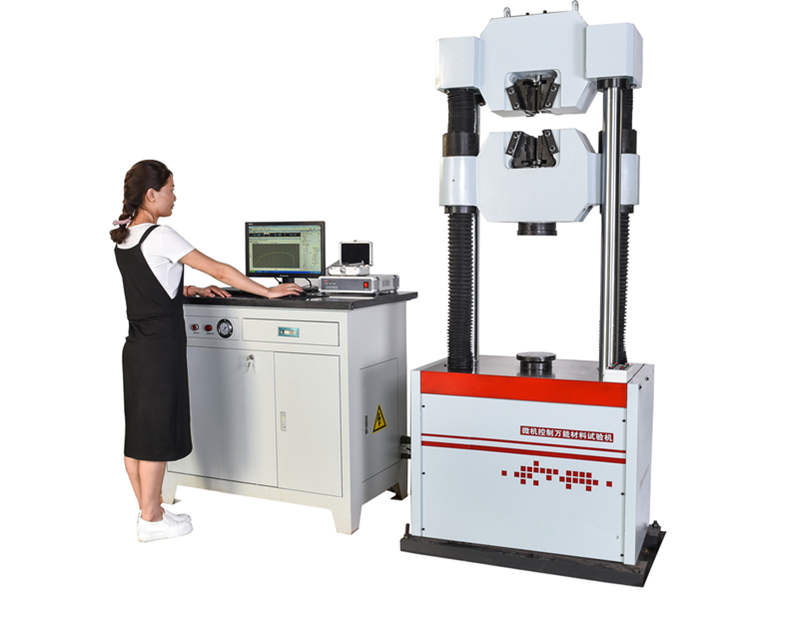

TMY4305S微機控制電液伺服萬能試驗機

所屬分類：力學儀器試驗機 > 微機控制電液伺服萬能試驗機

產品概述：3.2設備主要功能與介紹TMY4305S型微機控制電液伺服萬能試驗機主機采用油缸下置式主機，適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2002《室溫材料 金屬拉伸試驗方法》的要求。主要用于金屬、非金屬材料的拉伸、壓…

3.2設備主要功能與介紹

TMY4305S型微機控制電液伺服萬能試驗機主機采用油缸下置式主機，適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2002《室溫材料 金屬拉伸試驗方法》的要求。主要用于金屬、非金屬材料的拉伸、壓縮、彎曲等的力學性能測試分析研究，具有應力、應變、位移三種閉環控制方式，可求出最大力、抗拉強度、彎曲強度、壓縮強度、彈性模量、斷裂延伸率、屈服強度等參數。根據GB及ISO、JIS、ASTM、DIN等國際標準進行試驗和提供檢測數據。

4.主要性能技術指標參數

4.1.最大試驗力： 300kN；

4.2.試驗力測量范圍：6KN-300kN；

4.3.試驗力示值精度： ±1%；

4.4.位移測量分辨力：0.001mm；

4.5.變形測量：標準配置標距50mm，最大變形量10mm.

4.6.變形測量精度: ±0.5%

4.7.恒力、恒變形、恒位移控制范圍:   0.4%~100%FS

4.8.恒力、恒變形、恒位移控制精度:

                   設定值<10%FS時,設定值的±1.0%以內

                   設定值≥10%FS時,設定值的±0.5%以內

4.9.變形速率控制精度:  速率<0.05%FS時為±2.0%設定值內

                    速率≥0.05%FS時為±0.5%設定值內

4.10..活塞最大移動速度：100mm/min；

4.11.下橫梁升降速度：250mm

4.12.最大拉伸試驗空間：600mm(包括活塞行程)

4.13.最大壓縮空間：500mm(包括活塞行程)

4.14.扁試樣夾持厚度：0-15mm

4.15.圓試樣夾持直徑：φ10-φ30mm

4.16.壓盤尺寸：φ150 mm

4.17.彎曲試驗支滾間距： 60-500 mm

4.18.支滾寬度：125mm

4.19.支點直徑： 30mm

4.20.活塞行程：150mm；

4.21.夾緊方式：液壓夾緊

4.22.傳感器與放大器：油壓傳感器，插裝在PC機內程控放大器，自動調零、標定

4.23.外形尺寸：主機：720×650×1955mm

               油源：1180×540×910mm

4.24.油泵電機功率：AC380V/2.2kw

4.25.橫梁升降電機功率：AC380V/0.75kw

4.26.整機重量:1200 kg

4.27.油源重量：約200kg

5. 方案描述

5.1主機

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲、剪切試驗空間位于主機下橫梁和工作臺之間。結構如圖一所示。

5.2傳動系統

下橫梁升降采用電機、擺線針輪減速機、鏈輪、螺母絲杠副傳動，實現拉伸、壓縮空間的調整。
