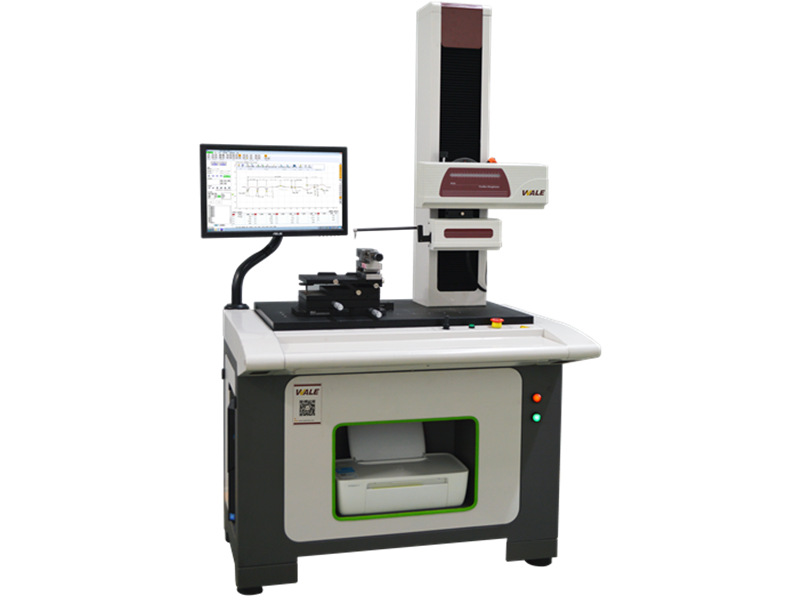

精密臺式輪廓儀SP2010W-TCP

所屬分類：輪廓儀、圓度儀、圓柱度儀、粗糙度儀

產品概述：表面形狀測量技術方案 名稱規格說明儀器名稱輪廓儀儀器型號SP2010W-tcp培訓培訓地點：設備使用方廠內運輸安裝調試供貨方提供產品的運輸安裝及調試 測量原理 本儀器測量原…

表面形狀測量技術方案

? 測量原理

   本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔?/span>PC機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。

? 測量功能

尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑

夾角：包含水平角、垂直角、夾角

位置公差：包含平行度、垂直度

形狀公差：包含直線度、凸度、圓弧輪廓度

輔助生成：包含輔助點、輔助線、輔助圓

? 測量范圍

?  技術規格

注：1、H為水平位置上的測量高度；2、2mm＜R＜10mm的標準球，取樣圓弧夾角為120°；3、60°、90°的角度塊，角邊取樣長度為5mm；4、λc為2.5mm，測量速度為≤0.3mm/s；5、2mm＜R＜10mm的標準球，取樣圓弧夾角為120°6、以上參數均在20℃±5℃，階梯溫度不超過2℃/h的環境下測得；7、地面震動最大RMS

＜50HZ  2.5μm/s /＞50HZ  5.0μm/s。

? 部件配置

機臺:

一體式人體工學機臺 cp-mp2

規格：500*800

立柱:

高速型立柱 cp-cn-wr

最大移動速度：15mm/s

最小移動速度：0.2mm/s

定位精度：0.005mm

驅動器:

低噪陶瓷驅動器 cp-d-csom

輪廓直線度：0.3μm/100mm

粗糙度殘值：≤0.005μm

最大移動速度：15mm/s

最小移動速度：0.05mm/s

傳感器:

低噪數字式輪廓傳感器 cp-ztr-chpd

線性精度：±（0.7+|0.05H|)μm

測量力：0.7g

電腦:

規格號：cp-01

處理器：G4400

硬盤：500G

內存：4G

打印機:

規格號：pr-1

HP彩噴

精密正弦平臺鉗:

規格號：fq-4

鉗口寬    50

鉗口深    25

開口度    60

調整角度  0-45°

精密基礎調整臺:

規格號：cp-b-150-225

尺寸:150*225*65

Y向調整:±6mm

旋轉：±15°

傾角調整臺:

規格號：cp-a-150-225

尺寸:150*225*45

正傾：60°

負傾：10°

磁吸快拆式直桿:

磁吸快拆式直桿 mq-4-32-200-s

材質：碳纖維

直徑：8mm

長度：200mm

單切面測針:

單切面測針 D-4-32-17

直徑：4mm

長度：32mm

角度：17°

針尖：25μm
