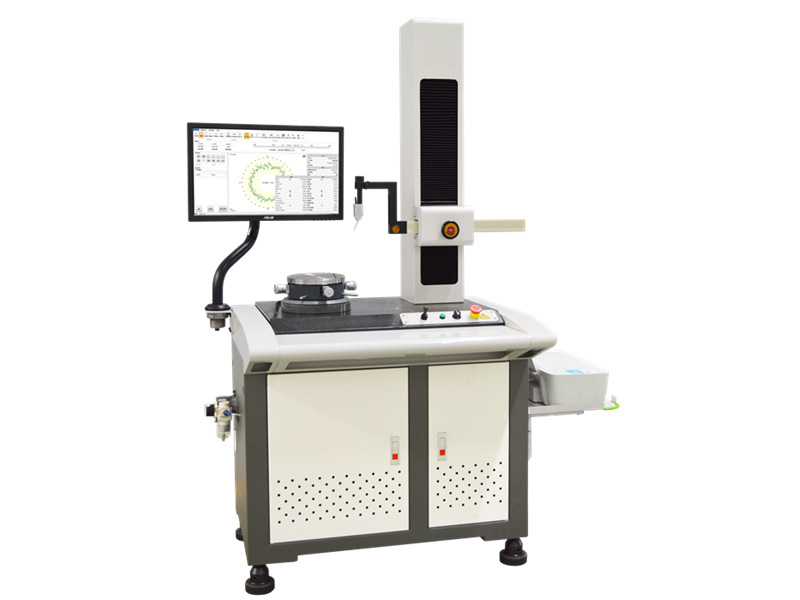

精密RA16圓度儀

所屬分類：輪廓儀、圓度儀、圓柱度儀、粗糙度儀

產品概述：特點：標準型，使用成本低采用氣浮主軸，精度保持更持久，穩定性好小型高精度圓度測量機名稱規格說明儀器名稱圓度儀儀器型號RA16培訓培訓地點：設備使用方廠內運輸安裝調試供貨方提供產品的運輸安裝及調試測量原理 圓度儀是以精密回轉中心為回轉基準，通過傳感器測量工…

特點：

標準型，使用成本低

采用氣浮主軸，精度保持更持久，穩定性好

小型高精度圓度測量機

測量原理

   圓度儀是以精密回轉中心為回轉基準，通過傳感器測量工件不同轉角位置上的實際輪廓到回轉中心的半徑變化量，來定量評價被測件某一橫截面圓度的測量儀器。

測量功能

評價項目:

圓度、同軸度、同心度、平面度、徑向單跳動、軸向單跳動、平行度、垂直度

分析能力:

頻譜分析、缺口/毛刺自動剔除、波形分析

圓度評定方式（4種）: 最小區域法、最小二乘法、最小外接圓法、最大內切圓

圓度濾波檔位:1-15upr,1-50upr,1-150upr,1-250upr,1-500upr,15-100upr,15-500upr,2-15upr

濾波形式: 高斯（ISO標準）

 技術規格

旋轉工作臺

   1.1 軸承類型：氣浮軸承

 1.2 旋轉精度： （0.025+6H/10000）μm*1

 1.3 旋轉速度： 6rpm

   1.4 工作臺有效直徑：180mm

   1.5 最大工件直徑：420mm

   1.6 最大測量直徑：250mm

   1.7臺面最大承重：15kg

垂直軸（Z軸）

   2.1 垂直移動：320mm

   2.2 垂直移動方式：電動

   2.3 最大檢測高度（離旋轉工作臺）：320mm

   2.4  最大檢測深度：100mm（最小內徑 30mm）

水平臂（X軸）

   3.1 水平移動：150mm

   3.2 突出量：25mm

   3.3 水平移動方式：手動

圓周采樣

   4.1 采集器件：圓光柵

   4.2 圓周采樣點數：4096點

   4.3 傳感器類型：電感傳感器

   4.4 傳感器量程：±300μm

   4.5 傳感器分辨率：最高0.001μm

調心調平工作臺

   5.1 調心范圍：±3mm

   5.2 調平范圍：±2°

測針

   6.1 標準測針：紅寶石  Φ2*10

   6.2 測針方向：雙方向

   6.3測針調整角度：±45°

注：1、測量點距端面高度H小于20mm時；2、截止波長為2.5mm時；3、以上參數均在20℃±5℃，階梯溫度不超過2℃/h的環境下測得；4、地面震動最大RMS  ＜50HZ  2.5μm/s /＞50HZ 5.0μm/s。

設備配置

設備尺寸

環境要求

室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場

振源：地面震動最大RMS：  ＜50HZ   2.5μm/s  / ＞50HZ   5.0μm/s

電源：AC 220V±10%  50Hz   單獨地線

功率需求：500W

溫度：現場溫度：12～26℃  理想溫度20±2℃   階梯溫度不超過1℃/h

相對濕度：＜85%（無凝露）

氣源：空壓機氣源壓力：0.5-0.8Mpa    空壓機氣源流量：＞0.2m3/min

      儀器入口空氣壓力露點＜10℃     油霧濃度＜0.5mg/m3    固態物＜3um

      固態顆粒含量：＜5mg/m3

售后服務

質保期：從安裝驗收合格之日起12個月，但不超過發貨之日起15個月。在此期限內因我方原因造成的機器故障，負責免費維修。

質保期外：我公司采取定期回訪與隨時電話咨詢相結合的售后服務制度，力求及時發現并解決用戶使用中存在的困難和問題，為用戶提供技術咨詢。

公司負責為用戶免費提供計量測試技術咨詢服務。

公司以成本價終身為用戶提供設備保修服務。

如公司接到用戶設備故障請求服務電話，24小時響應，如有必要72小時內派技術人員赴現場解決問題。

公司備有備品備件庫，終身負責為用戶以成本價提供備品備件服務。

公司負責以優惠價終身為用戶提供技術升級、改造等售后增值服務。

用戶所在地區如有我公司地區辦事處，其售后技術服務事宜由我公司地區辦事處全面負責。
