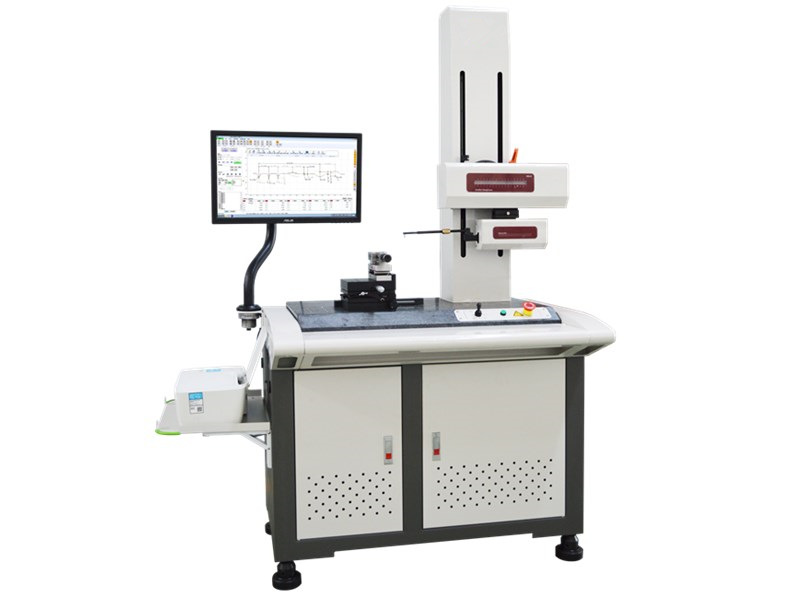

精密臺式粗糙度儀SR1133W-sak

所屬分類：輪廓儀、圓度儀、圓柱度儀、粗糙度儀

產品概述：表面形狀測量技術方案名稱規格說明儀器名稱粗糙度儀儀器型號SR1133W-sak培訓培訓地點：設備使用方廠內運輸安裝調試供貨方提供產品的運輸安裝及調試 測量原理 本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件…

表面形狀測量技術方案

? 測量原理

   本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔?/span>PC機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。

? 測量功能

粗糙度功能：Ra、Rp、Rv、Rz、Rz（jis）、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr

波紋度參數：Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr

原始輪廓參數：Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr

? 測量范圍

?  技術規格

注：1、H為水平位置上的測量高度；2、2mm＜R＜10mm的標準球，取樣圓弧夾角為120°；3、60°、90°的角度塊，角邊取樣長度為5mm；4、λc為2.5mm，測量速度為≤0.3mm/s；5、2mm＜R＜10mm的標準球，取樣圓弧夾角為120°6、以上參數均在20℃±5℃，階梯溫度不超過2℃/h的環境下測得；7、地面震動最大RMS

＜50HZ  2.5μm/s /＞50HZ  5.0μm/s。

? 部件配置

機臺:

一體式標準機臺 cp-mp1

規格：500*800

立柱:

標準型立柱 cp-cn-sb

最大移動速度：10mm/S

最小移動速度：0.5mm/s

定位精度：0.01mm

驅動器:

標準驅動器 cp-d-sspm

輪廓直線度：0.5μm/100mm

粗糙度殘值：≤0.02μm

最大移動速度：10mm/s

最小移動速度：0.1mm/s

傳感器:

標準無導頭粗糙度傳感器 rs-ztr-ir-01

線性精度：≤±（7nm+3.5%）

殘值噪音：≤0.007μm

粗糙度基準：導軌、無導頭

電腦:

規格號：cp-01

處理器：G4400

硬盤：500G

內存：4G

打印機:

規格號：pr-1

HP彩噴

標準調整臺:

規格號：cp-br-150

150*150*86.5

Y向調整范圍：±6mm

傾斜調整范圍：負3°~正60°

旋轉范圍：±10°

精密正弦平臺鉗:

規格號：fq-4

鉗口寬    50

鉗口深    25

開口度    60

調整角度  0-45°

粗糙度彈簧拆式直桿:

粗糙度彈簧拆式直桿 R-sq-1-12-61-s

直徑：3mm

長度：61mm

粗糙度測針:

粗糙度測針 1D-12-60-5

直徑：1mm

長度：12mm

角度：60°

針尖：5μm

? 設備配置

? 設備尺寸

? 環境要求

室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場

地面震動最大RMS： ＜50HZ  2.5μm/s  /  ＞50HZ  5.0μm/s

電    源：AC 220V±5%  50Hz   單獨地線

功率需求：500W

溫度：現場溫度：12～26℃   理想溫度：20±2℃  階梯溫度不超過1℃/h

相對濕度：＜85%（無凝露）

? 售后服務

質保期：從安裝驗收合格之日起12個月，但不超過發貨之日起15個月。在此期限內因我方原因造成的機器故障，負責免費維修。

質保期外：我公司采取定期回訪與隨時電話咨詢相結合的售后服務制度，力求及時發現并解決用戶使用中存在的困難和問題，為用戶提供技術咨詢。

公司負責為用戶免費提供計量測試技術咨詢服務。

公司以成本價終身為用戶提供設備保修服務。

如公司接到用戶設備故障請求服務電話，24小時響應，如有必要72小時內派技術人員赴現場解決問題。

公司備有備品備件庫，終身負責為用戶以成本價提供備品備件服務。

公司負責以優惠價終身為用戶提供技術升級、改造等售后增值服務。

用戶所在地區如有我公司地區辦事處，其售后技術服務事宜由我公司地區辦事處全面負責。
