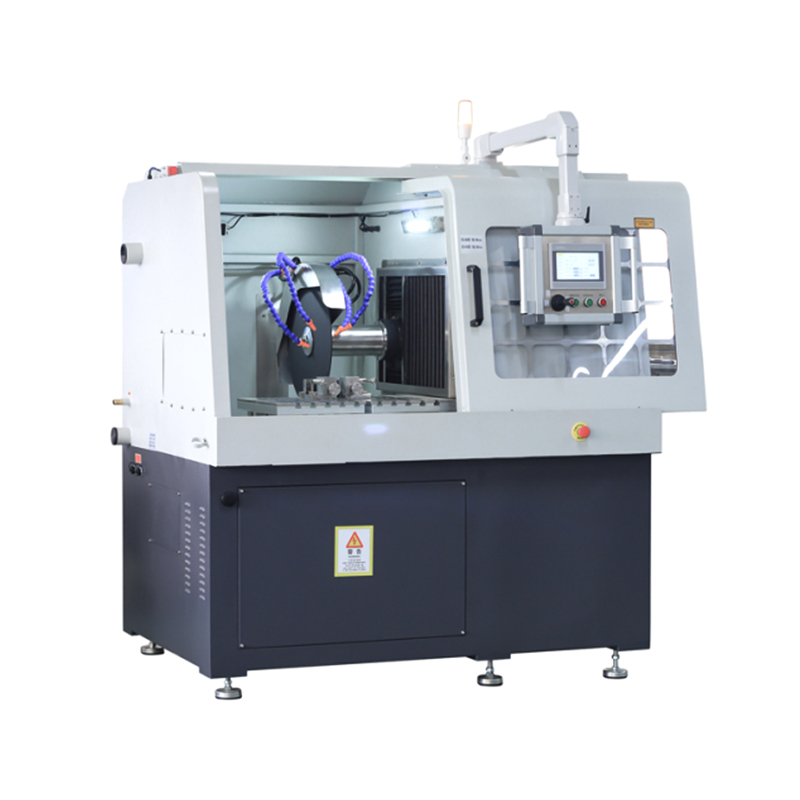

LC-500ZAYAXA 全自動金相切割機
LC-500ZAYAXA 全自動金相切割機
產品介紹
LC-500ZAYAXA超大型全自動金相切割機，采用直徑500毫米的切割片，是目前切割能力最大的切割機之一。適用于切割各種金屬，非金屬材料的試樣，以便觀察材料金相、巖相組織。本機切割過程自動化、噪音低、操作簡便，安全可靠，完成滿足現代試驗室制作大型工件切割要求。
主要特點
1. 超大切割能力，最大切割直徑φ200mm；
|

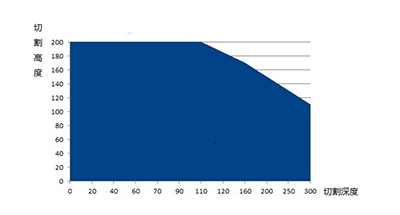

切割范圍 （最大值） |
直徑/高度，長度 |
|
? |
φ200mm |
|
■ |
100mmx300mm |
|
? |
50mmx350mm |

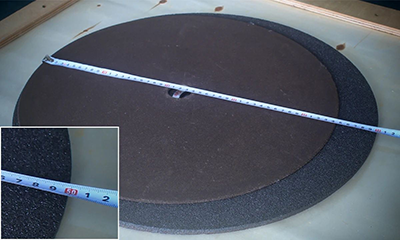

2. 可使用大切割片，直徑500毫米；

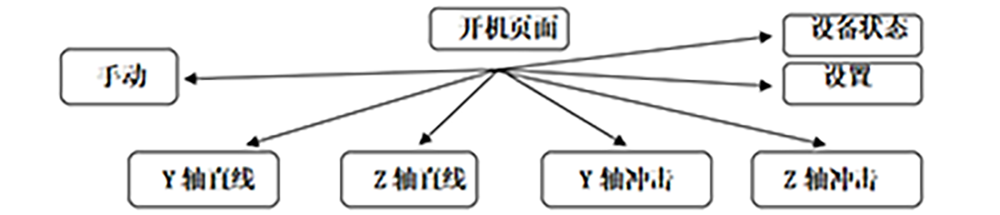

3. 切割模式：手動，Y軸直線，Z軸直線,Y軸沖擊，Z軸沖擊。
4. 三軸全自動，采用高精度步進電機，伺服電機控制

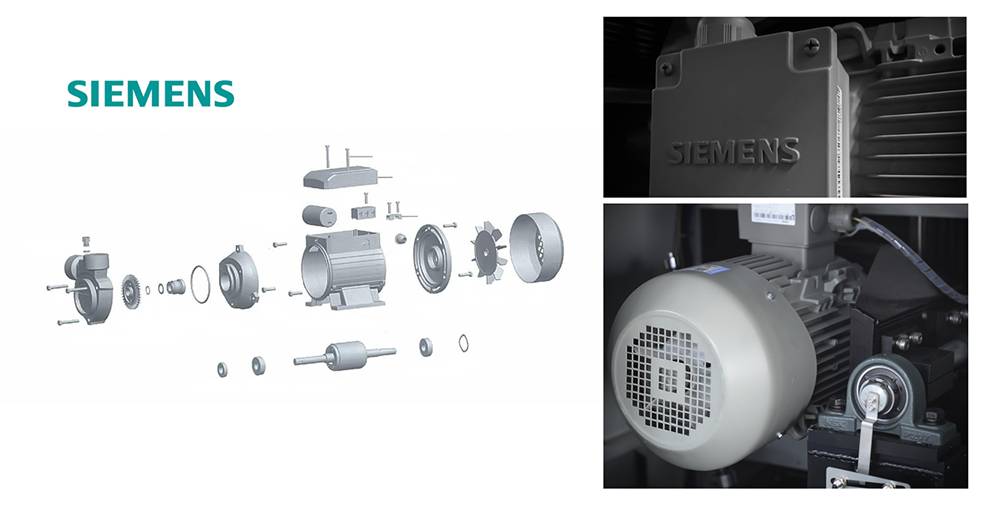

5. 西門子電機及PLC可編程控制器，變頻調速500~3000轉/分

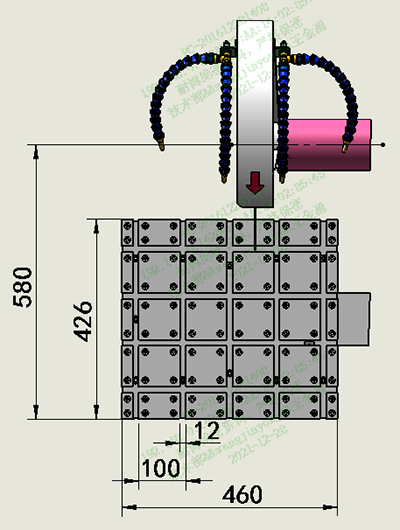

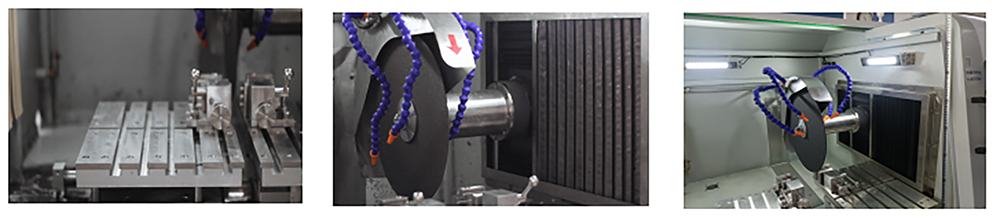

6. 超大工作臺及切割倉
主要技術參數
|
|
|
|
|
|
1 |
切割模式 |
自動（X軸，Y軸，Z軸,R軸）R軸為選配 |
|
|
2 |
進給模式 |
連續進給、脈沖式進給、手動進給、曲線旋轉進給（選配R軸） |
|
|
3 |
切割電機 |
西門子，7.5KW |
|
|
4 |
變頻調速 |
500~3000轉/分 |
|
|
5 |
PLC |
西門子，液晶觸摸屏、按鈕， |
|
|
6 |
切割片規格 |
500*5*32mm |
|
|
7 |
最大切割直徑 |
Φ200mm |
|
|
8 |
切割速度 |
0.01~3mm/s |
|
|
9 |
軸移動 |
Z、Y軸伺服電機；X 軸步進電機;R軸伺服電機（選配） |
|
|
10 |
最大行程 |
Z軸160；Y軸300mm； X軸110mm |
|
|
11 |
切割室尺寸： |
830mm×1040mm |
|
|
12 |
切割夾具 |
快速推拉式一組，鉗口高度60mm |
|
|
13 |
冷卻裝置 |
四路冷卻水、一路冷卻水槍 |
|
|
14 |
循環水箱 |
磁性過濾，120L |
|
|
15 |
照明 |
雙機床工作照明燈 |
|
|
16 |
電源 |
380V/ 50Hz |
|
|
17 |
外形尺寸（寬X深X高） |
2253mm×1270mm×1955mm |
|
|
18 |
重量 |
700公斤 |
|
主要附件
|
1 |
切割機LC-500ZAYAXA |
1臺 |
|
2 |
冷卻水箱+磁性分離器 |
1套 |
|
3 |
切割片 500 |
2片 |
|
4 |
切割液 |
1桶 |
|
5 |
快速夾具與壓板夾具 |
2套 |
選配件

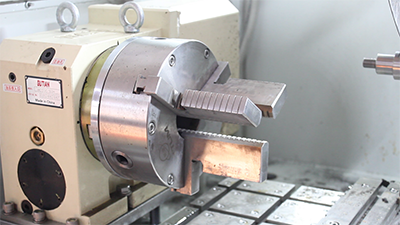

R軸（旋轉軸）
